Egyedi, magas hőmérsékletű sütő- Shanghai Dengsheng Instrument Manufacturing Co., Ltd.

I. A berendezések rendeltetése és megfelelőségi szabványai
A felszerelés megfelel a követelményeknek	Megfelel a GB/T 30435-2013 szabványnak az elektromos forrólevegős szárítókemencékre, a GB 5959.4-92 gyártásbiztonsági szabványnak és a GB/T 20033-2011 szabványnak a forró levegős keringető sütőkhöz.
2. Termék alkalmazása	Alkalmas hőállóság, nedvességállóság, szárazságállóság, magas és alacsony hőmérsékleti alkalmazkodóképesség tesztelésére, alacsony hőmérsékletű állandó hőmérsékletű karbantartásra, valamint elektronikai és elektromos termékek, felületkezelések, műszerek és mérőeszközök, műanyagok, kohászati és hasonló alkalmazások tárolására. Különösen alkalmas olyan termékek magas és alacsony hőmérsékletű alkalmazkodási tesztelésére, mint optikai szálak, kristályok, precíziós induktorok, felületkezelt alkatrészek, PCB-k és LCD-k; megbízhatósági vizsgáló berendezésként is szolgál a minőség-ellenőrzési mérnökök számára. Továbbá alkalmazható minőségfelügyeleti irodákra, kutatóintézetekre és felsőoktatási intézményekre a termék teljesítményének és minőségének értékelésére.
3. Szigorúan tiltott termékek	Szigorúan tilos a következő tárgyak tesztelése: gyúlékony és robbanásveszélyes anyagok, erősen korrozív anyagok és erős sugárzást kibocsátó tárgyak.
II. Berendezés specifikációk

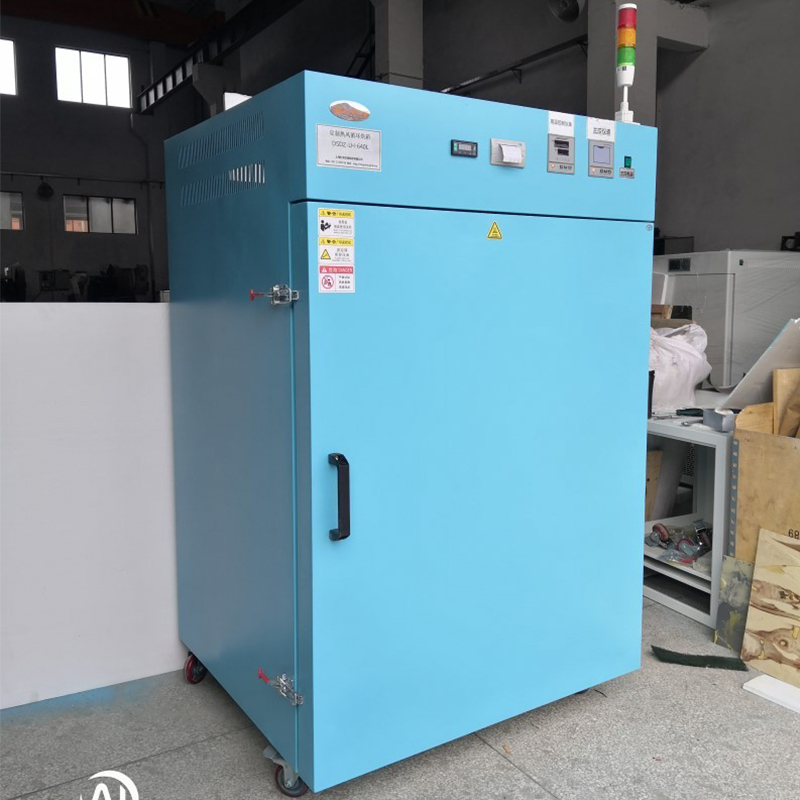

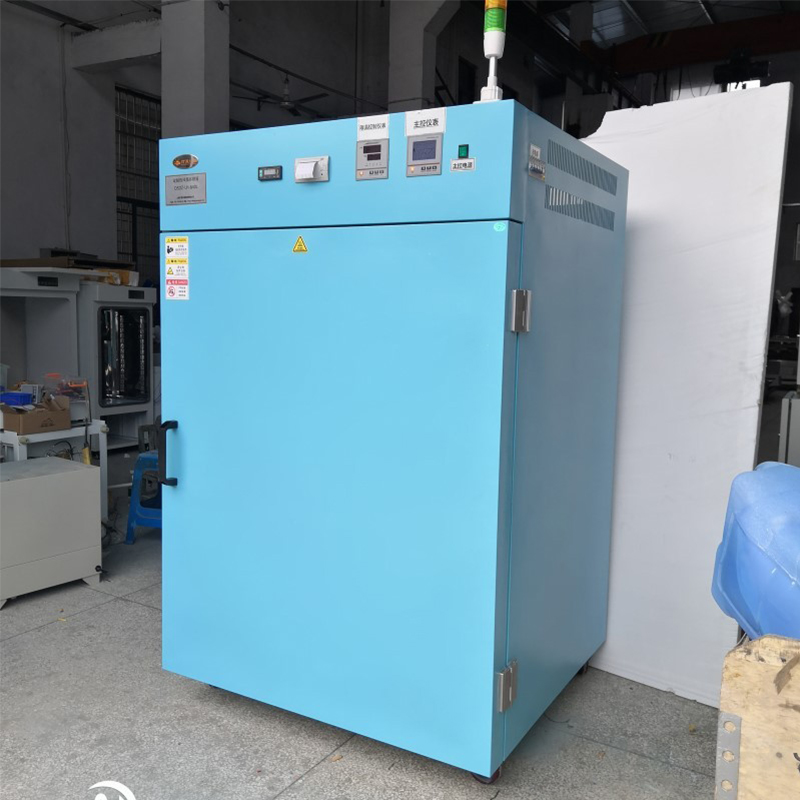

1. Berendezés neve	Testreszabott forró levegő keringető magas hőmérsékletű sütő
1. Berendezés modell	DS-LH135
2. Főbb műszaki adatok
Egyedi forró levegő keringető sütő
2.1 A belső kamra méretei	800 × 800 × 1000 mm (szélesség × mélység × magasság)
2.2 Külső méretek	1000 × 1050 × 1690 mm
2.3 Hőmérséklet tartomány	RT 50-600 °C
2.4 Hosszú távú üzemi hőmérséklet	<550
2.5 Hőmérséklet-ingadozás	±1 °C
2.6 A hőmérséklet egyenletessége	a leolvasás ±2,5%-a
2.7 Fűtési sebesség	Szobahőmérséklet 550 °C-ig <85 perc
2.8 Hőmérsékletfelbontás	1 °C
2.9 A hőmérséklet egyenletessége	200°C: ±2°C, 300°C: ±3°C, 400°C: ±5°C, 500°C: ±6°C
2.9 Tápegység névleges teljesítménye (kb.)	220V/50Hz
2.10 Teljes energiafogyasztás	Körülbelül 4 kW
2.11 Mintatartó	Három rozsdamentes acél perforált, hajtogatott élű (dupla pengéjű) hálólemez
3. A berendezés szerkezeti teljesítménye
3.1 Házszerkezeti anyagok	Szerkezet	A belső tér szögletes acél kerettel rendelkezik a szerkezet megerősítéséhez. A külső és belső rétegek a következők: szekrényhéj – szigetelő kőzetgyapot – keret – légcsatorna – belső kamra – mintatartó állvány. A vezérlőrendszer az egység jobb oldalára szerelt külső vezérlődobozban található. A ventilátormotor a berendezés tetejére van felszerelve, amely a keringtető ventilátort ékszíjjal hajtja meg.
	Külső burkolat anyaga	A külső burkolat hidegen hengerelt acéllemezt tartalmaz elektrosztatikus porszórt bevonattal.
	Belső bélés anyaga	Prémium minőségű SUS321 rozsdamentes acéllemezből készült.
	Ajtózár	Dupla reteszes ajtózárral rendelkezik a könnyű használat érdekében.
	Szigetelő réteg	5052 alumínium-oxid szigetelő égésgátló gyapjú.
	Támaszláb	Nylon lábak.
	Ajtó	Egyajtós konfiguráció betekintő ablak nélkül, pattintható zárszerkezettel az ergonomikus kezelés érdekében. Az ajtókeret tömítése speciálisan kialakított magas/alacsony hőmérsékletnek ellenálló szilikongumi tömítéseket használ a fokozott tömítés érdekében.
3.2 Levegőelosztó és -keringtető rendszer	Fan	A márkás, magas hőmérsékletnek ellenálló ventilátorok és a magas hőmérsékletnek ellenálló alumíniumötvözet keringető ventilátorok használata a kényszerített konvektív diffúziós cirkuláció elérése érdekében.
	Ventilátorhajtás	Háromszögletű szíjas sebességváltó.
	Légcsatorna keringés	A légcsatorna keringtetése egy felső szívónyílást alkalmaz, bal és jobb elszívott visszatérő levegő kialakítással. A légterelők beépítése a csatornába biztosítja, hogy mind a légnyomás, mind a sebesség megfeleljen a vizsgálati szabványoknak, miközben lehetővé teszi a gyors hőmérséklet-stabilizálást az ajtó nyitásakor és zárásakor.
	Teszt port	Egyik sem.
3.3 Fűtési rendszer	①	A fűtési rendszer forrólevegős keringető fűtési módszert alkalmaz, amely biztosítja az egyenletes hőmérsékletelosztást, pontos és megbízható hőmérsékletszabályozással.
	②	Mind a hőmérséklet-szabályozást, mind a teljesítményt egy mikroszámítógép számítja ki, amely automatikusan beállítja a fűtési teljesítményt a belső terhelési szinteknek megfelelően. Ez nagy pontosságot és energiahatékonyságot ér el, ami nagyobb környezeti fenntarthatóságot és energiamegtakarítást eredményez.
	③	Elsődleges rendszerelemek: fűtőcsövek, szilárdtestrelék stb.
4 hibajelző rendszer (opcionális)
A berendezések biztonságának védelme	A független hőmérséklet-határoló túlmelegedés esetén automatikusan lekapcsolja a fűtést, hang- és vizuális riasztásokkal együtt, amelyek figyelmeztetik a kezelőt, hatékonyan védve a mintákat.
5. A kiválasztott elektromos alkatrészek áttekintése
Műszerezés	Az LCD integrált vízszintes blokkos műszer több adatkészletet jelenít meg egyetlen képernyőn, stabil és pontos jelátvitellel. A műszer PID logikai működéssel rendelkezik, amely ön- és kézi beállítási lehetőségeket is kínál.
Szilárdtest relé	Kiváló minőségű szilárdtest reléket használ
Hőmérséklet érzékelő	PT100 érzékelőket alkalmaz
6. Műszaki dokumentáció
Kézikönyvek	Berendezés használati útmutató, jótállási jegy, megfelelőségi tanúsítvány, elektromos kapcsolási rajz,
7. Opcionális tartozékok
Adattárolás	USB tároló, táblázatos adattárolás
Nyomtató	Hőpapíros nyomtatás, állítható nyomtatási intervallum
Inert gáz töltőnyílás	Belső U-alakú elosztás, nyílás 16 mm (külső átmérő)
Gáz áramlásmérő	Szabályozza a gázcsatornát a gáz áramlási sebességének szabályozásához
Működésjelző lámpa	Háromszínű jelzőfény (működési állapot, hibaállapot, túlmelegedés állapota)
III. A berendezés környezetének telepítési követelményei
Berendezés telepítési követelmények	Környezeti hőmérséklet és páratartalom: 5°C és 30°C között, relatív páratartalom: <85%
	Nincs intenzív vibráció a közelben
	Nincs közvetlen napfény vagy más közvetlen hőforrás
	Nincsenek erős elektromágneses mezők a közelben
	A közelben nincs por vagy maró anyagok magas koncentrációja
	A helyiséget jól szellőztetni kell.
	Nincsenek erős légáramlatok a közelben; ahol kényszerített légáramlásra van szükség, a légáramot nem szabad az egységre irányítani.
	A berendezést szilárd, vízszintes felületre kell helyezni és vízszintes helyzetben kell tartani.
	A berendezés hátulja és a fal között legalább 50 cm távolságot kell hagyni, és mindkét oldalon legalább 50 cm távolságot kell hagyni.
IV. Átvétel és garancia
Paraméterek	Az összes fenti adatot terhelés nélküli működés közben mértük.
Elfogadás	Elfogadás inspection shall be completed within one week of the equipment arriving at the buyer's designated delivery address.
Garancia	Az átvételt követően 12 hónap garanciális időszak érvényes. Ezen időszakon túl a pótalkatrészekért ésszerű költségeket kell fizetni.
V. Gyártás átfutási ideje és szállítási módja
Gyártási átfutási idő	Szállítás az előlegnek a szállító számláján történő jóváírásától számított 45 munkanapon belül.
Szállítási mód	Közúti szállítás; szállítás a QB/WD008-2001 szabványoknak megfelelő szállítási csomagolásban. Szállítás helye: Megrendelő által kijelölt pont (kivéve az emeleti szállítást). A táskák kirakodását a vevő vállalja.
