1. Technikai megoldás
| Projekt neve | Egyedi forró levegő keringető sütő (DS-LH135) |
| Hivatkozási szám | 20200518032 |
| Dátum | 2020/5/18 |
| Jóváhagyva | Mr He |
| Tervezett | Li úr |
| Kereskedelmi | Zhang Yu |
| Telefon: | 13671719019 |
| I. A berendezések rendeltetése és megfelelőségi szabványai | ||
| Megfelel a berendezés gyártási szabványainak | Megfelel a következő szabványoknak az elektromos forró levegős kényszerlevegős szárító kemencékre vonatkozóan: GB/T 30435-2013 szabvány, GB 5959.4-92 biztonsági szabvány, GB/T 20033-2011 forró levegős keringető sütő szabvány | |
| 2. Termék alkalmazása | Alkalmas hőállóság, nedvességállóság, szárazságállóság, magas/alacsony hőmérsékleti alkalmazkodóképesség tesztelésére, alacsony hőmérsékletű állandó hőmérsékletű karbantartásra, valamint elektronikai és elektromos termékek, felületkezelések, műszerek, műanyagok, kohászat stb. tárolására. Különösen alkalmas optikai szálak, kristályok, precíziós induktorok, felület-újrakészítő termékek stb. magas/alacsony hőmérsékleti alkalmazkodóképességének vizsgálatára. tesztelő eszköz a minőség-ellenőrzés mérnöki számára. Minőségfelügyeleti irodák, kutatóintézetek és egyetemek számára is alkalmas a termék teljesítményének és minőségének értékelésére. | |
| 3. Tiltott anyagok | A következő anyagok tesztelése szigorúan tilos: gyúlékony, robbanásveszélyes, erősen korrozív vagy erősen radioaktív anyagok. | |
| II. Berendezés specifikációk | ||

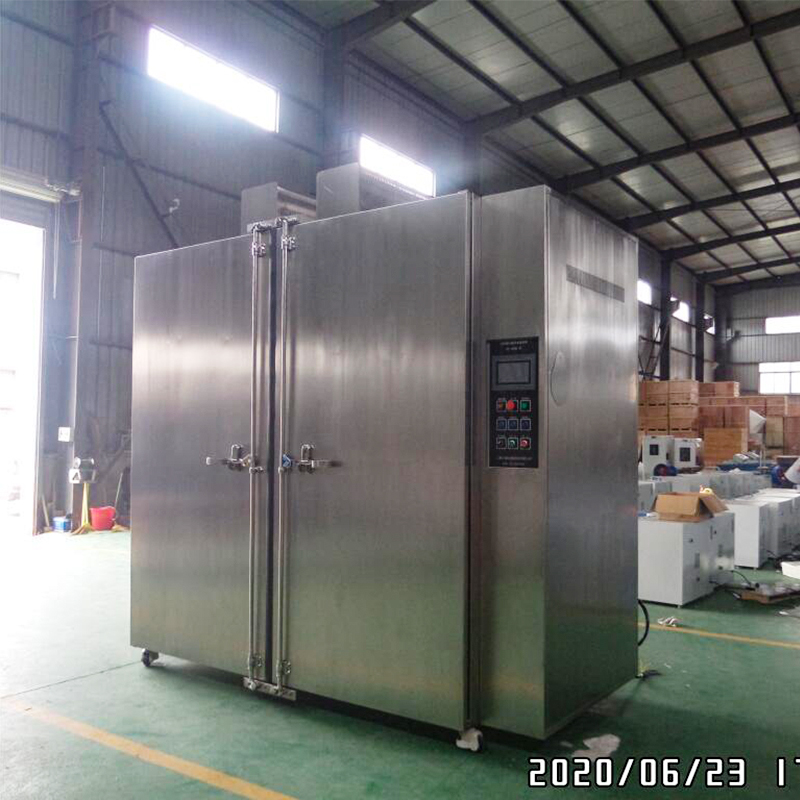

| 1. Berendezés neve | Testreszabott forró levegő keringető magas hőmérsékletű sütő | |
| 1. Berendezés modell | DS-5800H | |
| 2. Elsődleges műszaki paraméterek | ||
| Egyedi forró levegő keringető sütő | ||
| 2.1 A belső kamra méretei | 2200 × 1200 × 2200 mm (szélesség × mélység × magasság) | |
| 2.2 Külső méretek | 3000 × 1400 × 2900 mm (ventilátormotorral együtt) | |
| 2.3 Hőmérséklet-tartomány | RT 20-180°C | |
| 2.4 Vezérlő | LCD érintőképernyős vezérlő | |
| 2.5 Operating Modes | 1 Időzített működés 2 Állandó értékű működés 3 Programozott működés | |
| 2.4 Folyamatos üzemi hőmérséklet | 160°C | |
| 2.5 Hőmérséklet-ingadozás | ±1°C | |
| 2.6 A hőmérséklet egyenletessége | az alapjel ±2,5%-a | |
| 2.7 Fűtési sebesség | ≥3°C/perc (átlag) | |
| 2.8 Hőmérsékletfelbontás | 0,1 °C | |
| 2.9 A hőmérséklet egyenletessége | 100°C: s 2°C | |
| 2.10 kötet | 5,8 m³ | |

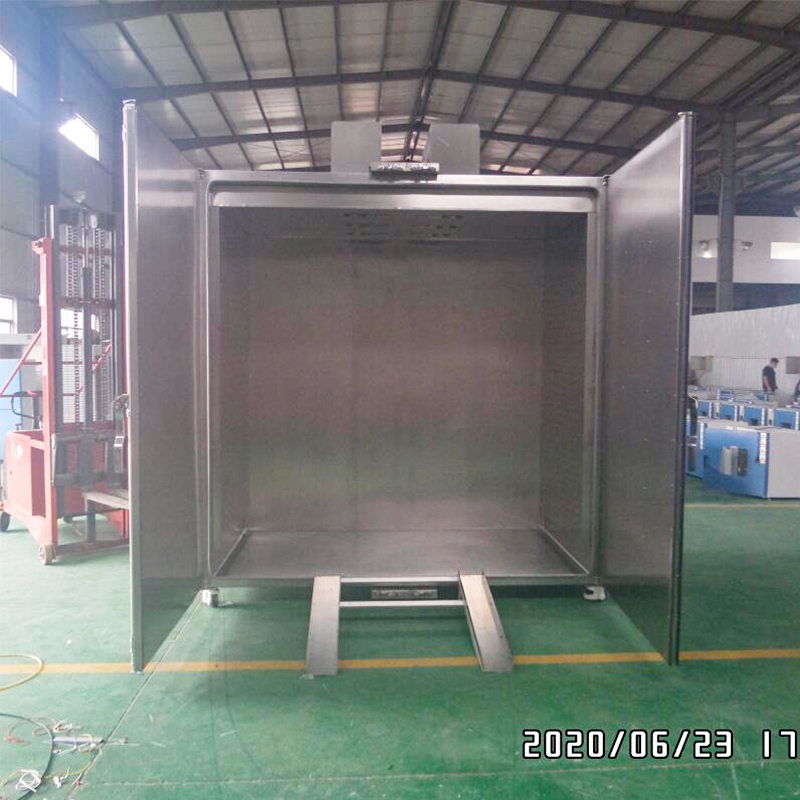

| 2.11 Áruszállítási rámpa | 2200x1000mm | |
| 2.12 Belső kamra terhelhetősége | 1,5 tonna | |
| 2.13 Tápegység (kb.) | 380V/50Hz | |
| 2.14 Teljes energiafogyasztás | kb. 25 kW | |
| 3. A berendezés felépítése és anyagai | ||
| 3.1 Házszerkezeti anyagok | Szerkezet | A belső szerkezeti megerősítés egy szögletes acélvázból áll, melynek elemei kívülről befelé rétegezve: burkolathéj – hőszigetelő kőzetgyapot – keret – légcsatorna – belső kamra – mintatartó állvány. A vezérlőrendszer az egység jobb oldalán lévő, kívülre szerelt vezérlőszekrényben található, míg a ventilátormotor a jobb oldalon van elhelyezve az axiális légáramlás generálására. |
| Külső burkolat anyaga | A ház héja szálcsiszolt 304-es rozsdamentes acélból készült. | |
| Belső bélés anyaga | Prémium SUS304 tükörfényezésű rozsdamentes acéllemezből készült. | |
| Ajtózár | Pattintható ajtórögzítésekkel rendelkezik a könnyű használat érdekében. | |
| Szigetelő réteg | 5052 alumínium-oxid tűzálló gyapjúval szigetelve. | |
| Görgők | Négy Fuma kerékkel szerelve (egyetlen teherbírás: 1000 kg). | |

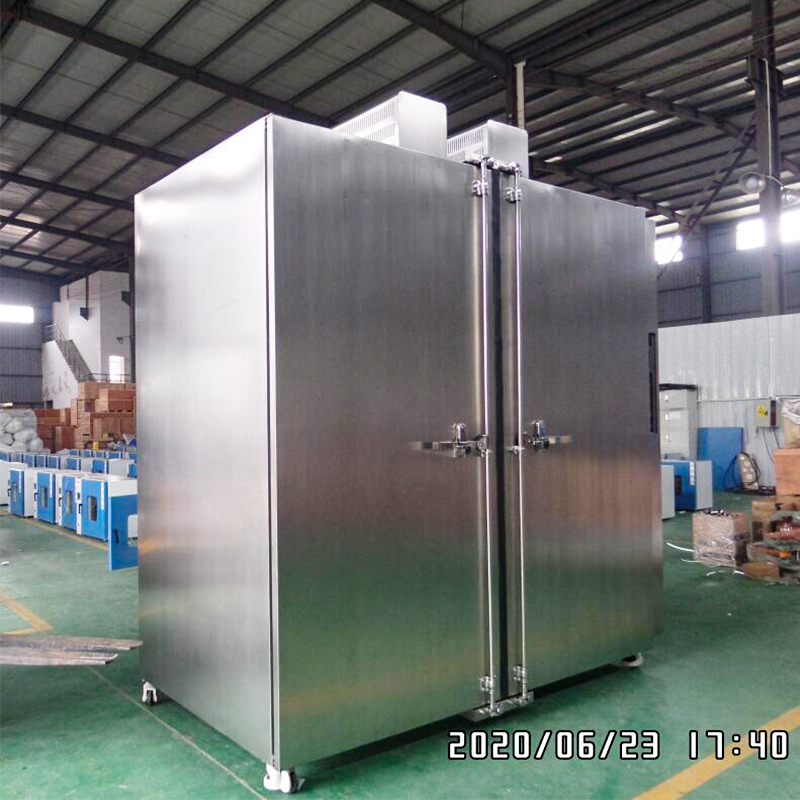

| Ajtó | Kétajtós konfiguráció kilátó ablak nélkül, ergonomikus pattintható zárszerkezetekkel. Az ajtókeretek több tömítést alkalmaznak speciális magas/alacsony hőmérsékletnek ellenálló szilikongumi tömítésekkel. | |

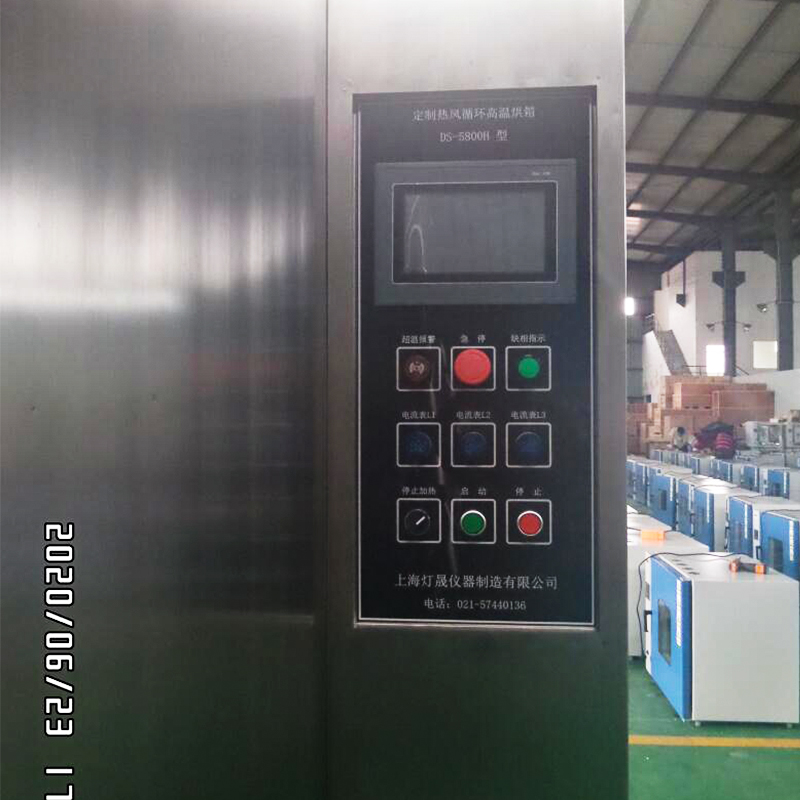

| 3.2 Vezérlőrendszer | Vezérlő | Colos színes érintőképernyő |
| Interfész kijelző információ | Aktuális üzemi hőmérséklet, beállított hőmérséklet, üzemidő, üzemi szegmensek száma (ha be van állítva) és egyéb információk | |
| Alapjel működés | Hosszú távú működés a hőmérséklet beállítása után | |
| Ütemezett végrehajtás | Állítsa be a hőmérsékletet és a működés időtartamát, miután elérte a beállított hőmérsékletet. A készülék a beállított időtartam letelte után leáll. | |
| Program végrehajtása | Beállított hőmérséklet 1, beállított időtartam 1, beállított hőmérséklet 2, beállított időtartam 2. Legfeljebb 15 hőmérséklet- és időtartam szegmens programozható. A programozás befejezése után a berendezés szekvenciálisan működik az előre beállított hőmérsékletek és időtartamok szerint. Az egyes működési szakaszok befejezése után a készülék automatikusan leáll. | |
| 3.3 Levegőelosztó és -keringtető rendszer | Fan | 2 magas hőmérsékletnek ellenálló ventilátormotor magas hőmérsékletnek ellenálló ötvözet turbinás ventilátor, kényszerített konvektív diffúziós cirkulációt biztosítva |
| Ventilátorhajtás | Axiális áramlás | |
| Légcsatorna keringés | Párhuzamos légcsatorna kialakítás jobbról balra áramló meleg levegővel. A csatornába szerelt terelőlemezek biztosítják, hogy mind a légnyomás, mind a sebesség megfeleljen a vizsgálati szabványoknak, miközben lehetővé teszi a gyors hőmérséklet-stabilizálást az ajtó nyitásakor/zárásakor. | |
| Teszt port | Átmérője 50 mm, 1 a bal oldalon | |
| 3.4 Fűtési rendszer | ① | A fűtési rendszer meleglevegős keringető fűtési módszert alkalmaz, amely biztosítja az egyenletes hőmérsékleteloszlást és a megbízható hőmérsékletszabályozást. |
| ② | Mind a hőmérséklet-szabályozást, mind a teljesítményt egy mikroszámítógép számítja ki, amely automatikusan beállítja a fűtési teljesítményt a belső terhelési szinteknek megfelelően. Ez nagy pontosságot és energiahatékonyságot ér el, ami nagyobb környezeti fenntarthatóságot és energiamegtakarítást eredményez. | |
| ③ | Elsődleges rendszerelemek: fűtőcsövek, szilárdtestrelék stb. | |
| 4. Hibajelző rendszer | ||
| A berendezések biztonságának védelme | 1. Független hőmérséklet-határoló túlmelegedés esetén automatikus fűtési lekapcsolással, hatékony mintavédelmet biztosítva. 2. Vészleállító gomb a fő áramellátás azonnali megszakításához kritikus helyzetekben. 3. Háromszínű jelzőfények figyelik a hőmérséklet túllépését és a ventilátormotor működését. Bármilyen rendellenesség hangos és vizuális riasztást vált ki. 4. Földzárlati megszakító. 5. Fázishiba védelmi eszköz. | |
| 5. Bevezetés a kiválasztott elektromos alkatrészekbe | ||
| Műszerezés | Az LCD integrált modulműszerezés több adatkészletet jelenít meg egyetlen képernyőn, stabil és pontos jelátvitellel. A műszer PID logikai működéssel, önbeállító funkcióval és manuális paraméterbeavatkozási lehetőségekkel rendelkezik. | |
| Szilárdtest relé | Kiváló minőségű szilárdtest reléket használ | |
| Hőmérséklet érzékelő | PT100 érzékelőket alkalmaz | |
| 6. Műszaki dokumentáció | ||
| Dokumentumok | Berendezés használati útmutató, jótállási jegy, megfelelőségi igazolás, elektromos kapcsolási rajz | |
| 7. Opcionális tartozékok (opcionális) | ||
| Adattárolás | USB-tároló, táblázatos adattárolás (500 jüan) | |
| Nyomtató | Hőpapíros nyomtatás, állítható nyomtatási időköz (1500 jüan) | |
| Inert gáz befecskendező nyílás | Belső U-alakú elosztás, nyílás 16 mm (külső átmérő) (2000 jüan) | |
| Gáz áramlásmérő | Vezérlő gázcsatorna a gáz áramlási sebességének szabályozásához (25000 jüan) | |
| III. A berendezés környezetére vonatkozó telepítési követelmények | ||
| Berendezés telepítési követelmények | Környezeti hőmérséklet és páratartalom: 5°C és 30°C között, relatív páratartalom: <85% | |
| Nincs intenzív vibráció a közelben | ||
| Nincs közvetlen napfény vagy más közvetlen hőforrás | ||
| Nincsenek erős elektromágneses mezők a közelben | ||
| A közelben nincs por vagy maró anyagok magas koncentrációja | ||
| A helyiséget jól szellőztetni kell. | ||
| Nincsenek erős légáramlatok a közelben; ha kényszerített levegőáramoltatásra van szükség, azt nem szabad az egységre irányítani. | ||
| A berendezést szilárd, vízszintes felületre kell helyezni, és vízszintes helyzetben kell tartani. | ||
| A berendezés hátulja és a fal között legalább 50 cm távolságot kell hagyni, és mindkét oldalon legalább 50 cm távolságot kell hagyni. | ||
| IV. Átvétel és garancia | ||
| Paraméterek | A fenti adatokat terhelés nélküli üzemelés közben mértük. | |
| Elfogadás | Elfogadás testing shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| Garancia | A jótállási idő az átvétel befejezését követő 12 hónap. Ezen jótállási időszakon túl a cserealkatrészekért ésszerű költségeket kell fizetni. | |
| V. Gyártás átfutási ideje és szállítási módja | ||
| Gyártási átfutási idő | Szállítás az előlegnek a szállító számláján történő jóváírásától számított 30 munkanapon belül. | |
| Szállítási mód | Közúti szállítás; a QB/WD008-2001 követelményeinek megfelelő szállítókonténerek. Szállítás helye: Ügyfél által kijelölt pont (kivéve az emeleti szállítást). A kirakodást a vevő vállalja. | |
