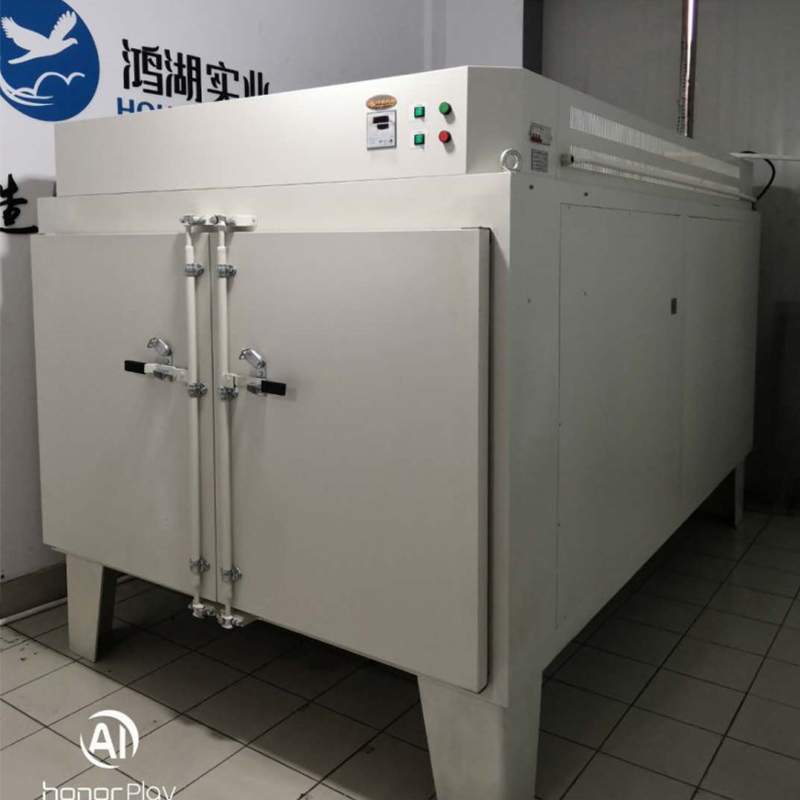

| Termék neve | Testreszabható színváltós üvegfólia sütő |
| Termékmodell | LH-5100-150A |
| Legfontosabb specifikációk | Belső kamra méretei: 1700 mm (szélesség) × 3000 mm (mélység) × 1000 mm (magasság) |
| Hőmérséklet-szabályozó rendszer | Külső méretek: Igény szerint testreszabható |
| Fűtőelem | Térfogata: 5,1 m³ |
| Hőmérséklet érzékelő | Hőmérséklet-tartomány: RT 20-120°C |
| Belső kamra anyaga | Folyamatos üzemi hőmérséklet: 90°C |
| Szekrény szerkezete | Hőmérséklet stabilitás: ±1 ℃ |
| Külső héj | Hőmérséklet egyenletessége: ±5 ℃ |
| Biztonsági védelem | Hőmérséklet időzítési tartomány: 1-999 perc |
| Jótállási időszak | Polcok: 6 rétegű |
| Szabványos konfiguráció | Polc beépítési módja: vezetősín kihúzható típus |
| Opcionális tartozékok | Tápegység: AC380V, 30KW, 50HZ" |
Színváltós üvegfóliás sütő használati útmutatója
I. Alkalmazási kör
Ez a berendezés alkalmas különféle termékek vagy anyagok, köztük elektromos készülékek, műszerek, mérőeszközök, alkatrészek, elektronika, elektromos berendezések, autóalkatrészek, repülőgép-alkatrészek, kommunikációs berendezések, műanyagok, gépek, vegyszerek, élelmiszerek, vegyi termékek és hardvereszközök szárítására és elvégzésére, állandó hőmérsékletű környezeti feltételek mellett.
Főbb műszaki paraméterek
Hőmérséklet tartomány: RT 20-120°C
Folyamatos üzemi hőmérséklet: 90 ℃
Hőmérséklet stabilitás: ±1 ℃
Hőmérséklet egyenletessége: ±5 ℃
Időzítő tartomány: 1-999 perc
Polcok: 6 db (alumínium méhsejt panelek, varrat nélküli szerkezet)
Névleges teljesítmény: 9000W
Tápellátás: 380V/50Hz
III. A termék szerkezeti jellemzői
A szekrény kiváló minőségű hidegen hengerelt acéllemezt tartalmaz elektrosztatikus porszórt bevonattal. A bevonat kemény, tartós és kivételes rozsdaállóságot biztosít.
A munkakamra prémium minőségű rozsdamentes acéllemezből készül, lekerekített sarkokkal a sima, áramvonalas felület érdekében, amely megkönnyíti a tisztítást.
A szekrény és a munkakamra közötti teret ultrafinom üveggyapot szigetelőanyag tölti ki, kiváló hőtartást biztosítva. Ez hatékonyan biztosítja a stabil és pontos belső hőmérsékletet, miközben minimalizálja a környezetre gyakorolt hatást.
A kamrába egy racionális forrólevegő-keringtető csatorna van beépítve, amely elősegíti az egyenletes hőmérsékleteloszlást és a gyorsított felfűtést. Egy elszívó csatorna megkönnyíti a levegő szabályozott kiszellőztetését a kamrából. Ha a kibocsátott levegő szagokat vagy mérgező anyagokat hordoz, a csatorna könnyen csatlakoztatható külső csővezetékhez, és egy kijelölt helyre irányított légtelenítést biztosít.
A hőmérsékletszabályozás mikroprocesszor-alapú intelligens digitális technológiát alkalmaz, amely ipari PID önhangolást és négy számjegyű, két LED-es kijelzőt tartalmaz. Ez biztosítja a nagy vezérlési pontosságot, a kivételes interferencia-ellenállást és a felhasználóbarát működést (a részleteket lásd a vezérlő kézikönyvében).
IV. Telepítés és üzembe helyezés
1. Szállítás közben kerülje az üvegfelületek erőkifejtését és a kamratestet érő ütéseket.
2. Miután az egységet a padlóra helyezte, győződjön meg arról, hogy vízszintes. Állítsa be az alapot, ha a felület egyenetlen.
3. Ne működtesse a műszert közvetlen napfényben vagy magas hőmérsékletű, párás környezetben.
4. Helyezze el az egységet elektromágneses interferencia forrásoktól távol, és győződjön meg arról, hogy a berendezés földelővezetéke hatékonyan földelve van.
5. Normál működés közben helyezze el a tárgyakat a kamrában úgy, hogy azok ne akadályozzák a légáramlást, biztosítva az egyenletes hőmérsékleteloszlást.
6. A tápegység AC 380V 50Hz. 25A vagy nagyobb névleges négypólusú, megbízható földelési csatlakozással rendelkező aljzatot kell használni. Ne használjon három tűs aljzatot módosítás nélkül. A tápellátás AC 380V 50Hz, és háromfázisú hálózati aljzatot igényel megbízható földelési csatlakozással.
7. Ne helyezze a tápkábelt közel az egység hátuljához, és ne engedje, hogy a műszer vagy más tárgyak rányomjanak a tápkábelre, hogy elkerüljék a károsodást.
V. A termék használati útmutatója
1. Nyissa ki a kamra ajtaját, és helyezze a feldolgozandó tárgyakat a belső polcokra (kerülje a túlzsúfoltságot, hogy megfelelő légáramlást biztosítson a kamrán belül). Csukja be az ajtót.
2. Csatlakoztassa a tápegységet úgy, hogy a dugót bedugja egy 380 V-os aljzatba. Állítsa a vezérlőpanel jobb oldalán található főkapcsolót „ON” állásba. A digitális kijelző világít, jelezve, hogy a berendezés működik.
3. Állítsa be a kívánt kamrahőmérsékletet a vezérlőpult hőmérséklet-szabályozójával.
4. A műszer működésbe lép, fokozatosan elérve a beállított hőmérsékletet. A szükséges szárítási időtartam letelte után a folyamat befejeződik.
5. Kapcsolja ki a tápfeszültséget. Hagyja, hogy a kamra hőmérséklete megközelítse a környezeti feltételeket, mielőtt kinyitja az ajtót és eltávolítja a tárgyakat.
【!】Vigyázat: Legyen körültekintő, amikor kinyitja az ajtót, mert a maradék hő égési sérüléseket okozhat. Gyúlékony vagy robbanásveszélyes anyagokat nem szabad a szárítókemencébe helyezni.
Különleges megjegyzések
⑴ A termékeket a feladás előtt szigorú tesztelésnek vetik alá. A kalibrálás általában szükségtelen. Ha azonban zord környezetben vagy az ajánlott tartományt meghaladó hőmérsékleten használja, eltérések léphetnek fel a megjelenített hőmérséklet és a kamra tényleges hőmérséklete között. Ha az eltérések meghaladják a műszaki előírásokat, olvassa el a hőmérséklet-szabályozó kezelési útmutatóját a szükséges beállításokért.
⑵ Normál működés közben, ha a kamra ajtaja hosszabb ideig nyitva marad, az ajtó becsukásakor átmeneti hőmérséklet-ingadozások léphetnek fel. Ez normális jelenség.
◆ Panel funkciók
A jelzőfény meghatározásai
1. „RUN/AT” jelzőfény: Működés közben világít, és kialszik, amikor befejeződött; villog az önhangolás során.
2. 'OUT' jelzőfény: Világít, ha a fűtési kimenet aktív; különben kialudt.
3. „ALM” jelzőfény: Túlmelegedés riasztás közben világít; különben kialudt.
VI. Működési és használati módok
1. A vezérlő bekapcsolásakor a kijelző felső sorban az „InP”, az alsó sorban pedig a „tartomány értéke” látható körülbelül 3 másodpercig, mielőtt normál megjelenítési módba lépne.
2. A hőmérséklet és az állandó hőmérséklet időtartamának referencia és beállítása
Nyomja meg a „Set” gombot a hőmérséklet-beállítás módba lépéshez. A kijelző alsó sorában az „SP” üzenet látható, a felső sorban pedig a hőmérséklet-alapjel (a mértékegységek számjegyei villognak először). Állítsa be a kívánt alapjelet a shift, inkrement és csökkentés gombok segítségével. Nyomja meg ismét a „Set” gombot, hogy belépjen az állandó hőmérséklet-idő beállítási módba. A kijelző alsó sorában az „St” üzenet, míg a felső soron az állandó hőmérsékleti idő beállítási értéke látható (a mértékegységek számjegyei villognak először). Használja a váltó, növelés és csökkentés gombokat a kívánt beállítási érték beállításához. Nyomja meg még egyszer a „Set” gombot, hogy kilépjen ebből a beállítási módból; a módosított értékek automatikusan mentésre kerülnek.
Ha az állandó hőmérsékleti idő „0”-ra van állítva, ez azt jelzi, hogy nincs aktív időzített funkció. A szabályozó folyamatosan működik, a kijelző alsó sorában a hőmérséklet-alapjel látható. Ha a beállított idő nem „0”, a kijelzőablak alsó sora az eltelt időt mutatja az utolsó tizedesjegy megvilágításával. Amint a mért hőmérséklet eléri az alapjelet, az időzítő elkezdi a visszaszámlálást. A világító tizedesvessző villog. Az idő leteltével a működés leáll, az alsó sorban az „End” felirat látható, és a hangjelzés 30 másodpercig szól. A művelet befejezése után a „Csökkentés/Újraindítás” gomb 3 másodpercig tartó lenyomásával újraindul a ciklus.
3. A túlmelegedés riasztása közben a berregő folyamatosan szól, és az „ALM” riasztásjelző világít. Ha a hőmérséklet-alapjel módosítása miatt túlmelegedés riasztás történik, az „ALM” jelző világít, de a hangjelzés nem szólal meg.
4. Bármely gomb megnyomásával elnémítja a hangjelzést, amikor megszólal.
5. „Shift” gomb: Ennek a gombnak az alapjel módban történő megnyomása eltolja a villogó módosítás alapértékét.
6. „Csökkentés” gomb: Beállítás módban nyomja meg röviden az érték csökkentéséhez; tartsa lenyomva a folyamatos csökkentéshez.
7. „Növelés” gomb: Beállítás módban nyomja meg röviden az érték növeléséhez; tartsa lenyomva a folyamatos növeléshez.
8. Ha a beállítási módban egy percen belül egyetlen gombot sem nyomnak meg, a vezérlő automatikusan visszatér a normál kijelzéshez.
9. Ha a szabályozó kijelzőjének felső sorában a „----” felirat látható, az a hőmérséklet-érzékelő vagy magának a szabályozónak a hibáját jelzi. Kérjük, alaposan ellenőrizze a hőmérséklet-érzékelőt és annak vezetékeit.
Rendszer önhangolás
A rendszer önbeállítása végrehajtható, ha a hőmérséklet-szabályozás teljesítménye nem kielégítő. Az önhangolás során jelentős hőmérséklet-túllövés fordulhat elő; a felhasználóknak teljes mértékben figyelembe kell venniük ezt a tényezőt a folyamat megkezdése előtt.
A rendszer önhangolásának elindításához nem alapjel módból nyomja meg és tartsa lenyomva a „Shift/Self-Tune” gombot 6 másodpercig. A „RUN/AT” jelző villogni kezd. A befejezés után a jelzőfény abbahagyja a villogást, és a vezérlő megkapja a rendszer PID paramétereinek optimalizált készletét, amelyek automatikusan mentésre kerülnek. Az önhangolás során a „Shift/Self-Tune” gomb 6 másodpercig történő lenyomása és nyomva tartása befejezi a folyamatot.
Ha túlmelegedés riasztás történik az önhangolás során, az „ALM” riasztásjelző nem világít, és a berregő nem szólal meg; a fűtési riasztás relé azonban automatikusan lekapcsol. A „Set” gomb inaktív az önhangolás során. Függetlenül attól, hogy állandó hőmérsékleti periódus van-e beállítva, a szabályozó kijelzőjének alsó sora mindig a hőmérséklet-alapjelet mutatja.
Tanácsadás és belső hőmérsékleti paraméterek beállítása
Nyomja meg és tartsa lenyomva a Set gombot körülbelül 3 másodpercig. A vezérlő kijelzőjének alsó sorában az „Lc” jelszó, míg a felső sorában a jelszó értéke látható. A Növelés, Csökkentés és Shift billentyűk segítségével módosítsa a jelszót a kívánt értékre. Nyomja meg ismét a Set gombot. Ha a jelszó helytelen, a vezérlő automatikusan visszatér normál megjelenítési módba. Ha a jelszó helyes, akkor belép a belső hőmérsékleti paraméter beállítási állapotába. A Set gomb ismételt megnyomása lehetővé teszi az egyes paraméterek szekvenciális módosítását. Nyomja meg és tartsa lenyomva a Set gombot 3 másodpercig az állapotból való kilépéshez; paraméterértékek automatikusan mentésre kerülnek.
| Belső paraméterek táblázat-1 | |||
| Paraméter jelzés | Paraméter neve | Paraméter Funkció Leírás | (Tartomány) Gyári beállítás |
| Lc- | Jelszó | Ha „Lc=3”, a paraméterértékek megtekinthetők és módosíthatók. | 0 |
| AL- | Túlmelegedési eltérés riasztás | 'Ha a mért hőmérséklet meghaladja az alapjel plusz AL értéket, a riasztásjelző világít, megszólal a berregő (lásd a 3. Üzemeltetési és használati módot), és a fűtési kimenet lekapcsol. | (0,0–100,0 °C) 20.0 |
| T- | Ellenőrző ciklus | Fűtésszabályozási ciklus. | (1-60 másodperc) 1. megjegyzés |
| P- | Arányos sáv | Időarányos cselekvési beállítás. | (1,0-tól teljes skálaértékig) 35,0 |
| én- | Integrált idő | Integrált műveletbeállítás. | (1-1000 másodperc) 200 |
| D- | Derivatív idő | Származékos műveletkorrekció. | (0 és 1000 másodperc között) 200 |
| Pb- | Nulla beállítás | Kijavítja az érzékelő méréséből adódó hibákat (alacsony hőmérséklet). Pb = Aktuális hőmérsékleti érték – Műszeres mérési érték | (-12,0-12,0°C) 0.0 |
| PK- | Teljes körű beállítás | Kijavítja az érzékelő méréséből adódó hibákat (magas hőmérséklet). PK = 1000 × (Tényleges hőmérsékleti érték - Műszer mérési értéke) / Műszer mérési értéke | (-999~999)0 |
| 1. megjegyzés: A PCD-2xx2 típusú vezérlőknél (relé kimenet) a fűtésszabályozási ciklus gyárilag beállított értéke 20 másodperc; más modelleknél 5 másodperc. | |||
| Belső paraméterek táblázat-2 | |||
| Belső paraméterek táblázat-2 | Paraméter neve | Paraméter Funkció Leírás | (Tartomány) Gyári beállítás |
| Lc- | Jelszó | Ha „Lc=9”, a paraméterértékek megtekinthetők és módosíthatók. | 0 |
| társ- | Fűtési kimenet leállási eltérése | Ha a mért hőmérsékleti érték ≥ a Co beállított hőmérsékleti érték, a fűtési teljesítmény ki van kapcsolva. | (0,0-50,0 ℃)5,0 |
| Hn- | Termosztát időzítési mód | 0: Perc időzítő; 1: óra időzítő | (0~1)0 |
| OP- | Ajtóvezérlő funkció | 0: Az ajtónyitás-érzékelő funkció letiltása; 1: Az ajtónyitás-észlelés funkció engedélyezése. 2. megjegyzés | (0~1)1 |
| RH- | Tartomány értéke | A beállított hőmérséklet maximális értéke. | (0 ~ 400,0 ℃) 300.0 |
VII. Óvintézkedések
1. Gyúlékony és illékony vegyi anyagokat nem szabad a szekrény belsejébe helyezni.
2. Ha működés közben bármilyen rendellenesség, szag vagy füst jelentkezik, azonnal kapcsolja ki az áramellátást. A felhasználók nem kísérelhetik meg maguk a javítást; forduljon cégünk javító részlegéhez szakképzett személyzet általi ellenőrzés és szervizelés céljából. (Az új egységek szagokat és minimális füstöt bocsáthatnak ki az első indításkor; ez normális. Egy vagy két cikluson keresztül figyelje meg. Ha tartós, forduljon tanácsért ügyfélszolgálatunkhoz).
3. Rendszeresen törölje le a kamra belső falait és a berendezés felületeit a tisztaság megőrzése és az üveg átlátszóságának javítása érdekében. Ne használjon savas, lúgos vagy egyéb maró hatású oldatokat a külső felületek tisztítására.
4. Ha a berendezést hosszabb ideig nem használja, húzza ki a tápkábelt a lehetséges veszélyek elkerülése érdekében. Ezenkívül rendszeresen (jellemzően negyedévente) működtesse az egységet normál körülmények között 2-3 napig, hogy kivezesse a nedvességet az elektromos alkatrészekből, és megelőzze a kapcsolódó eszközök károsodását.
VIII. Hibajavítás
| Tünetek | Alapelvek | Eljárás |
| 1. Nincs tápegység | 1. Az aljzatnak nincs áramellátása | 1. Helyezze vissza az aljzatot |
| 2. A csatlakozódugó nincs megfelelően bedugva, vagy megszakadt a vezeték | 2. Dugja be a csatlakozót, vagy csatlakoztassa újra a vezetékeket | |
| 3. Biztosíték szakadt áramkör | 3. Cserélje ki a biztosítékot | |
| 4. A tápkapcsoló nincs bekapcsolva | 4. Kapcsolja be az áramellátást | |
| 2. A kamra hőmérséklete nem emelkedik | 1. Túl alacsonyra állítsa be a hőmérsékletet | 1. Állítsa be a beállított hőmérsékletet |
| 2. Az elektromos fűtés hibás | 2. Cserélje ki az elektromos fűtőtestet | |
| 3. A hőmérséklet-szabályozó hibás | 3. Cserélje ki a hőmérséklet-szabályozót | |
| 4. A hőmérséklet-érzékelő csatlakozó vezetéke meglazult | 4. Húzza meg az érzékelő csatlakozó anyáját | |
| 3. Jelentős eltérés az alapjel és a kamra hőmérséklete között | 1. Hibás hőmérséklet-érzékelő | 1. Cserélje ki a hőmérséklet-érzékelőt |
| 2. Túl magas környezeti hőmérséklet (30°C felett) | 2. Légkondicionált környezetben üzemeltesse | |
| 4. Hőmérsékletszabályozási hiba | 1. A hőmérséklet-érzékelő rögzítése levált | 1. Rögzítse a hőmérséklet-érzékelőt |
| 2. Hibás hőmérsékletszabályozó vagy tirisztor | 2. Cserélje ki a hőmérséklet-szabályozót és a tirisztort |
